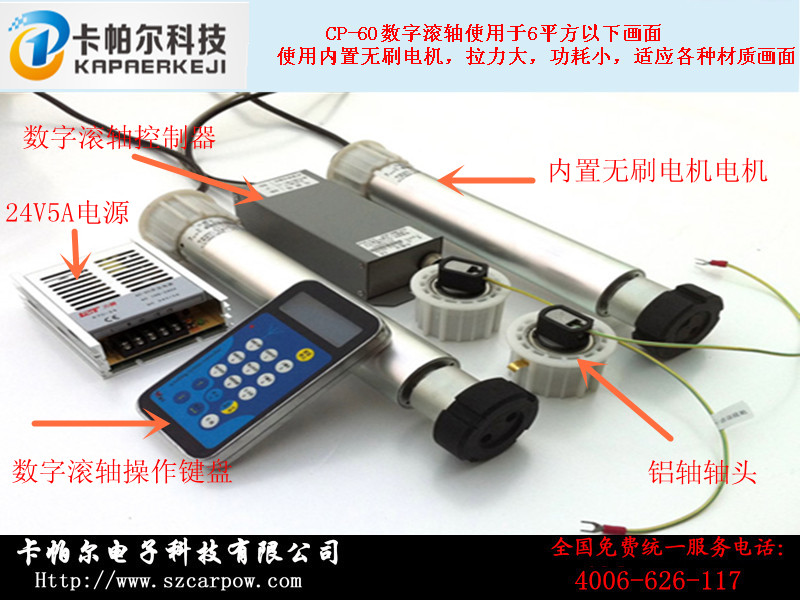

产品名称：CP-60数字滚轴
产品型号：[content:P_xh]
产品备注：
所属栏目：数字滚轴
浏览次数：次

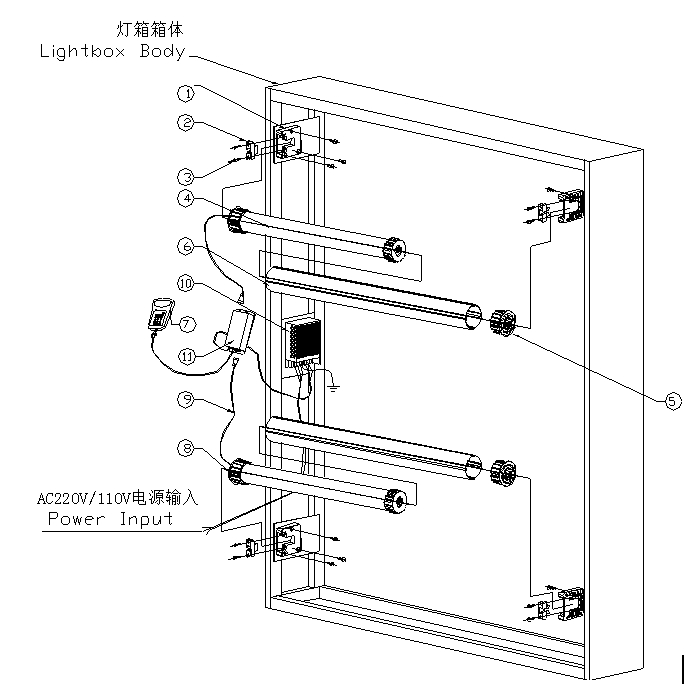

一、滚动系统的组成部分
①、安装座
②、安装座固定块
③、固定螺丝、弹垫
④、滚轴机芯（上轴）
⑤、右侧滚动端子
⑥、合金铝管（外配件）
⑦、控制键盘（选配）
⑧、滚轴机芯（下轴）
⑨、连接线
⑩、开关电源
11、主控制盒
2.数字滚轴系统各型号简介：
① DA-AO-6040
产品主要技术参数 ·系统尺寸：￠60×500mm，系统铝管允许最短长度为530mm； ·使用灯箱画布极限尺寸：详见“第三章、海报制作与安装”中的表2介绍； ·电源要求：AC110V或 220V转DC 24V/3A或DC 24V/3A； ·系统额定功率：60W； ·系统实际工作功率：40W ·运行速度：45cm/S~55cm/S，系统电机转速：150转/分钟 ·包装尺寸：585mm（长）*245mm（宽）*135mm（高）， 毛重：6.2KG 二、滚轴安装 1、打开包装箱，检查实际装箱的物品是否与装箱单相符

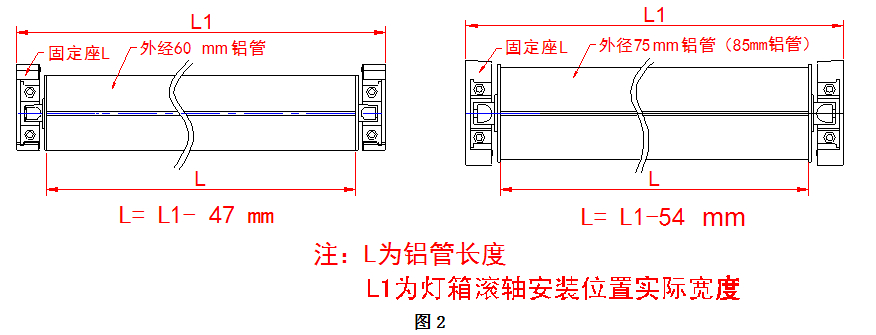

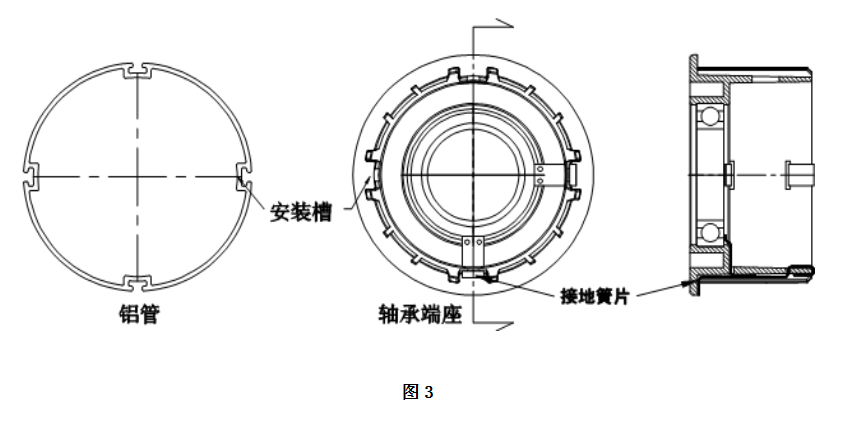

配件 滚轴 开关电源 控制盒 固定座L 固定座R 端子 螺丝 安装要点说明 数量 2 1 1 2 2 2 1包 1份 注： 螺丝包内含M6x20x12pcs M6螺母x12pcs M6弹垫x12pcs l 取一个右侧滚动端子，将其安装槽与合金铝管安装槽对齐，平推到合金铝管内部：（如图4） l 安装好的上滚轴：（如图5） 2. 准备必要的工具：手枪钻、螺丝刀、卷尺、钢锉等 3. 系统铝管下料长度可根据图2提供相关尺寸计算公式计算即可，下料完成后请修毛刺避免装配困难，而且会损伤接地簧片。
